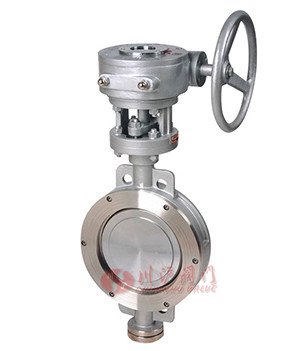

D373H手動三偏心對夾式蝶閥 / Manual three eccentric wafer butterfly valve
產品說明 (Valve Description)：
手動三偏心對夾式蝶閥的特點有：
更可靠的密封形式：閥體與閥軸連接端部設置了填料函，內置填料環、多層填料，外壓填料壓蓋，通過壓蓋擠壓填料，將閥體密封圈壓在蝶板球面上，來實現密封所需的接觸壓力，同時阻止閥體與閥體密封圈泄漏。
主密封為三維多層次金屬硬密封，即不銹鋼-不銹鋼，閥門開啟或關閉時密封面間摩擦行程短，密封面使用壽命長，閥門關閉時越關越緊，密封性能可靠。復合金屬密封圈的彈性特性使得閥門具有零泄漏性能。
更長久的使用壽命（三偏心結構、三重補償）：采用三偏心結構設計，減少密封面之間的磨擦，實現閥門在實際工況運行過程中具有三重補償作用，使得閥門的使用性能更高、壽命更長久。
更緊密的連接：閥板與閥軸采用錐形銷過盈連接，連接精度高，密封性能好，具有防振脫特點，而且在圓錐銷的小端焊接封銷固定環，防止圓錐銷的松動，保證密封，確保錐形銷的長期牢固連接。
更低的摩擦力：直角旋轉無摩擦設計是通過一個獨特的三偏心原理來實現的，它消除了90°開關旋轉中閥座與密封圈之間的摩擦。采用無鉛型無給油自潤滑軸承，具有承載能力強，耐磨性好，摩擦阻力小等特點。
更小的流阻：采用橋架流通式結構，并在閥板局部實現流線型設計，并且提高閥板表面鑄造質量，減少流阻。不銹鋼環帶鎮嵌在閥體上，為錐形結構，利于流體流通，而且提高閥體內腔的鑄造質量，減少流阻。
點擊進入手動三偏心對夾式蝶閥說明書
選型指導 (Valve Selection Guide)：
手動三偏心對夾式蝶閥的特點有：
更可靠的密封形式：閥體與閥軸連接端部設置了填料函，內置填料環、多層填料，外壓填料壓蓋，通過壓蓋擠壓填料，將閥體密封圈壓在蝶板球面上，來實現密封所需的接觸壓力，同時阻止閥體與閥體密封圈泄漏。
主密封為三維多層次金屬硬密封，即不銹鋼-不銹鋼，閥門開啟或關閉時密封面間摩擦行程短，密封面使用壽命長，閥門關閉時越關越緊，密封性能可靠。復合金屬密封圈的彈性特性使得閥門具有零泄漏性能。
更長久的使用壽命（三偏心結構、三重補償）：采用三偏心結構設計，減少密封面之間的磨擦，實現閥門在實際工況運行過程中具有三重補償作用，使得閥門的使用性能更高、壽命更長久。
更緊密的連接：閥板與閥軸采用錐形銷過盈連接，連接精度高，密封性能好，具有防振脫特點，而且在圓錐銷的小端焊接封銷固定環，防止圓錐銷的松動，保證密封，確保錐形銷的長期牢固連接。
更低的摩擦力：直角旋轉無摩擦設計是通過一個獨特的三偏心原理來實現的，它消除了90°開關旋轉中閥座與密封圈之間的摩擦。采用無鉛型無給油自潤滑軸承，具有承載能力強，耐磨性好，摩擦阻力小等特點。
更小的流阻：采用橋架流通式結構，并在閥板局部實現流線型設計，并且提高閥板表面鑄造質量，減少流阻。不銹鋼環帶鎮嵌在閥體上，為錐形結構，利于流體流通，而且提高閥體內腔的鑄造質量，減少流阻。
點擊進入手動三偏心對夾式蝶閥說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼系列、316不銹鋼系列
公稱通徑：DN50-2000mm
密封材料：PTFE(聚四氟乙烯)、H(合金鋼)
壓力范圍：國標(PN0.6、1.0、1.6、2.5、4.0Mpa)、美標(Class150、300lb)

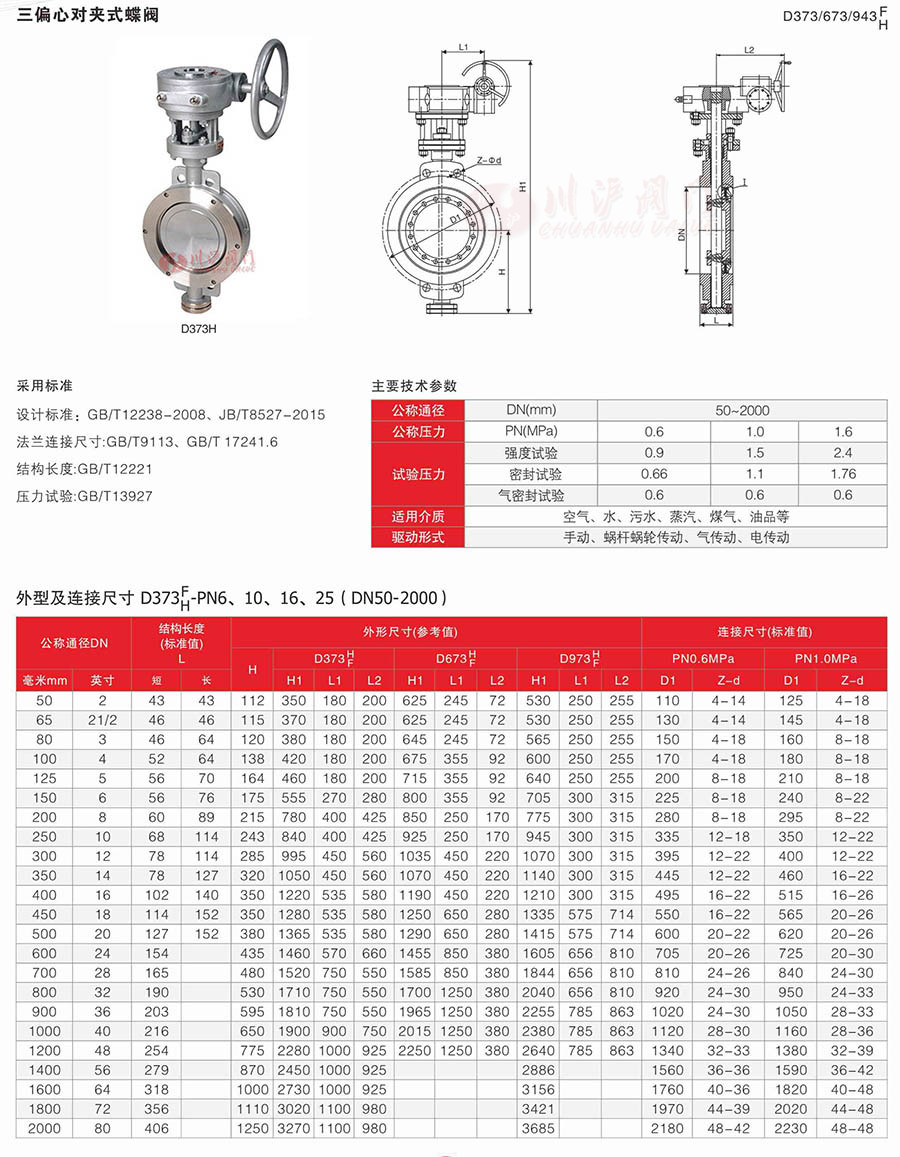

閥門參數 (Valve Parameters)
