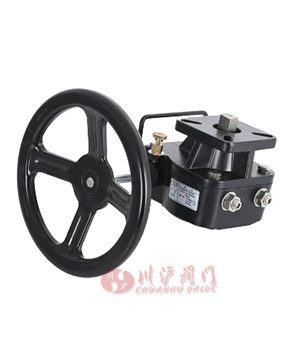

SZD型手輪機構 / Handwheel mechanism
產品說明 (Valve Description)：

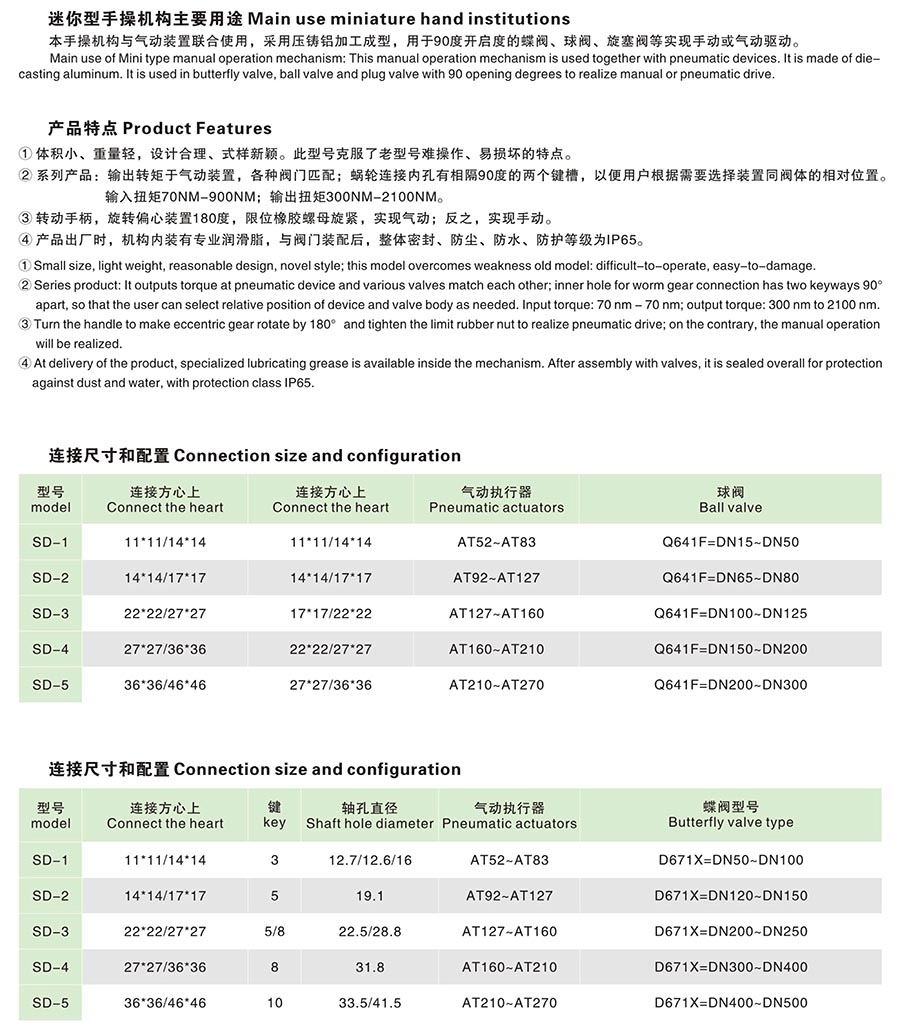

SZD型手輪機構與氣動裝置聯合使用，采用壓鑄鋁加工成型，用于90度開啟度的蝶閥、球閥、旋塞閥等實現手動或氣動驅動。
產品特點：
①體積小、重量輕，設計合理、式樣新穎。此型號克服了老型號難操作、易損壞的特點。
②系列產品：輸出轉矩于氣動裝置，各種閥門匹配；蝸輪連接內孔有相隔90度的兩個鍵槽，以便用戶根據需要選擇裝置同閥體的相對位置。輸入扭矩70NM-900NM；輸出扭矩300NM-2100NM。

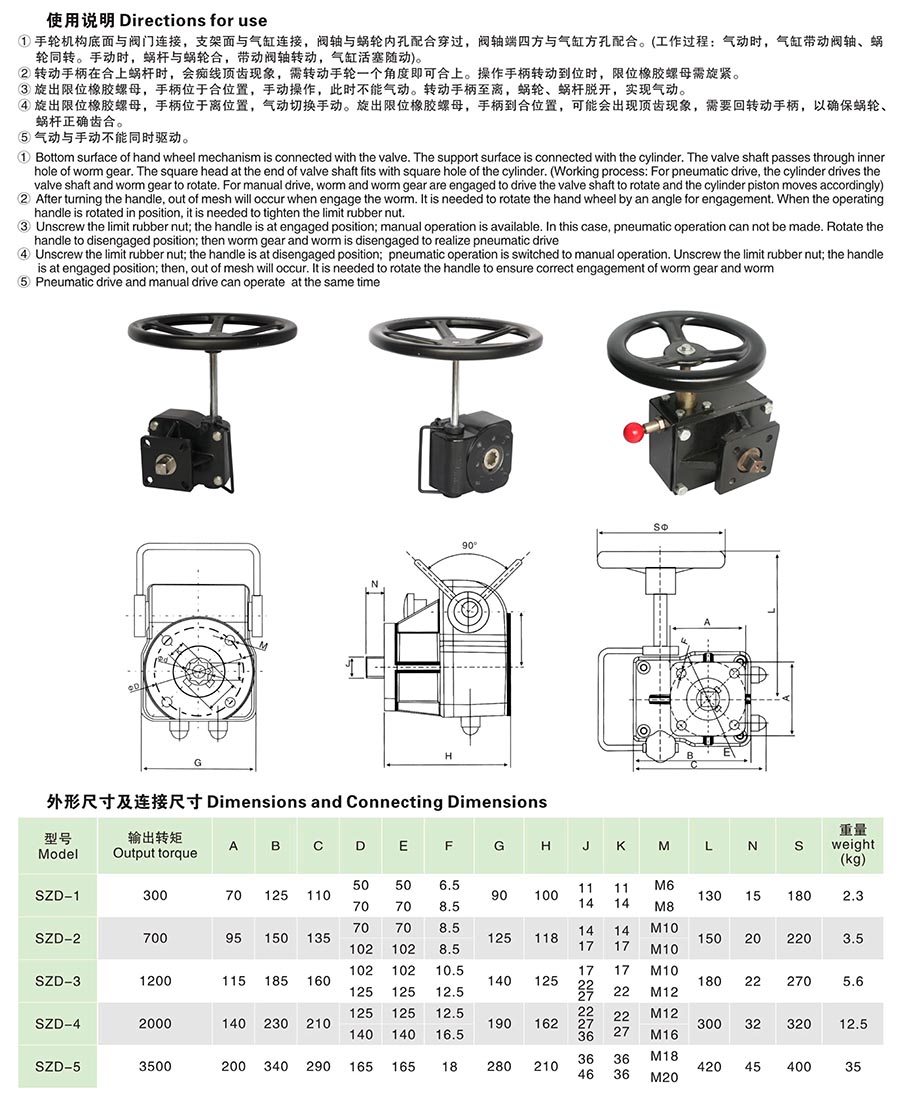

③轉動手柄，旋轉偏心裝置180度，限位橡膠螺母旋緊，實現氣動；反之，實現手動。
④產品出廠時，機構內裝有專業潤滑脂，與閥門裝配后，整體密封、防塵、防水、防護等級為IP65。
點擊進入SZD型手輪機構說明書
SZD型手輪機構與氣動裝置聯合使用，采用壓鑄鋁加工成型，用于90度開啟度的蝶閥、球閥、旋塞閥等實現手動或氣動驅動。
產品特點：
①體積小、重量輕，設計合理、式樣新穎。此型號克服了老型號難操作、易損壞的特點。
②系列產品：輸出轉矩于氣動裝置，各種閥門匹配；蝸輪連接內孔有相隔90度的兩個鍵槽，以便用戶根據需要選擇裝置同閥體的相對位置。輸入扭矩70NM-900NM；輸出扭矩300NM-2100NM。
③轉動手柄，旋轉偏心裝置180度，限位橡膠螺母旋緊，實現氣動；反之，實現手動。
④產品出廠時，機構內裝有專業潤滑脂，與閥門裝配后，整體密封、防塵、防水、防護等級為IP65。
點擊進入SZD型手輪機構說明書
閥門參數 (Valve Parameters)
