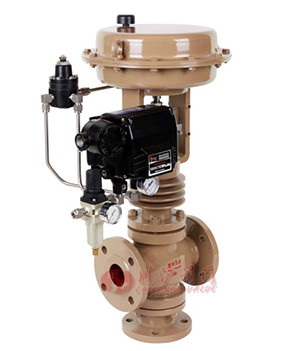

氣動三通調節閥 / Pneumatic three-way control valve
產品說明 (Valve Description)：
氣動三通調節閥ZJSF氣動三通分流調節閥和ZJSH氣動三通合流調節閥，三通調節閥采用雙閥芯上下導向結構，配用多種彈簧執行機構，閥體為四通結構，即一進二出（分流型），二進一出（合流型），從而達到流體混合升溫或降溫作用，或液體不等量分流，滿足不同工況的使用需求。該閥體具有結構緊湊，重量輕、動作靈敏，壓降損失小、允許壓新式高、閥容量大、流量特性精確和維護方便等優點，可用于各種不同的工作條件，特別適用于石油工業墊交換器的溫度控制系統和期貨各行各業的自動化控制。
點擊進入氣動三通調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
氣動三通調節閥ZJSF氣動三通分流調節閥和ZJSH氣動三通合流調節閥，三通調節閥采用雙閥芯上下導向結構，配用多種彈簧執行機構，閥體為四通結構，即一進二出（分流型），二進一出（合流型），從而達到流體混合升溫或降溫作用，或液體不等量分流，滿足不同工況的使用需求。該閥體具有結構緊湊，重量輕、動作靈敏，壓降損失小、允許壓新式高、閥容量大、流量特性精確和維護方便等優點，可用于各種不同的工作條件，特別適用于石油工業墊交換器的溫度控制系統和期貨各行各業的自動化控制。
點擊進入氣動三通調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN25-400mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
套筒調節閥流量系數CV (Valve Parameters)
| 公稱通徑 DN(mm) |
閥芯尺寸 | 額定CV值 | 行程 | |
| 等百分比 | 直線型 | |||
| 25 | 16 | 6.3 | 8 | 16 |
| 20 | 10 | 13 | 16 | |
| 40 | 25 | 17 | 20 | 25 |
| 32 | 25 | 30 | 25 | |
| 50 | 32 | 25 | 30 | 25 |
| 40 | 36 | 40 | 25 | |
| 80 | 50 | 60 | 70 | 40 |
| 65 | 100 | 115 | 40 | |
| 100 | 65 | 100 | 115 | 40 |
| 80 | 135 | 150 | 40 | |
| 150 | 100 | 190 | 215 | 60 |
| 125 | 280 | 315 | 60 | |
| 200 | 150 | 410 | 435 | 60 |
| 175 | 500 | 550 | 60 | |
| 250 | 175 | 500 | 550 | 100 |
| 200 | 650 | 735 | 100 | |
| 300 | 200 | 650 | 735 | 100 |
| 250 | 950 | 1050 | 100 | |
| 350 | 250 | 950 | 1050 | 100 |
| 300 | 1300 | 1400 | 100 | |
| 400 | 300 | 1300 | 1400 | 100 |
| 350 | 1600 | 1900 | 130 | |
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 可調范圍R | 30：1 | |||

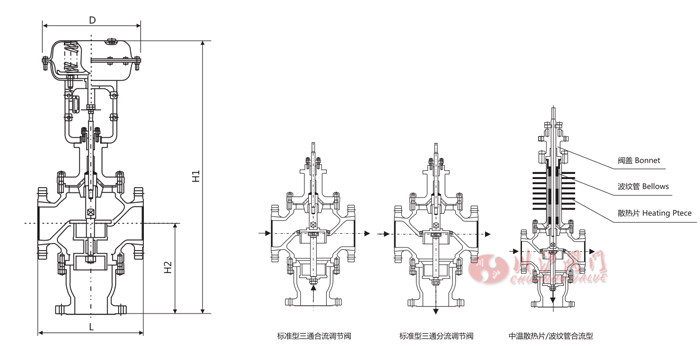

連接尺寸 (Valve Connection Size)
| 公稱通徑DN(mm) | 合流 | 分流 | ||||||||||||||||
| 行程 | D | L | H1 | H2 | L | H1 | H2 | |||||||||||
| PN(MPa) | PN (MPa) | PN(MPa) | PN(MPa) | |||||||||||||||
| 1.6 | 4.0 | 6.4 | 高溫型 | 中溫型 | 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | 高溫型 | 中溫型 | 1.6 | 4.0 | 6.4 | |||
| 25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 150 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
| 32 | 16 | 325 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
| 40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
| 50 | 25 | 325 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
| 65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
| 80 | 40 | 410 | 300 | 310 | 320 | 879 | 1042 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
| 100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 360 | 370 | 900 | 1060 | 245 | 275 | 285 |
| 125 | 60 | 495 | 410 | 430 | 440 | 1029 | 1244 | 260 | 300 | 300 | 410 | 430 | 440 | 1050 | 1265 | 285 | 320 | 325 |
| 150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 465 | 475 | 1060 | 1275 | 305 | 340 | 345 |
| 200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
| 250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 | 474 | 474 | 635 | 660 | 670 | 1525 | 2800 | 540 | 540 | ||
| 300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 | 584 | 584 | 720 | 740 | 770 | 1545 | 1820 | 612 | 612 | ||
氣動薄膜執行器連接尺寸 (Valve Connection Size)
| 型號 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
