氣動角式調節閥 / Intelligent Pneumatic control valve
產品說明 (Valve Description)：
ZJSJ系列氣動角式調節閥閥體呈90度夾角，低進高出，閥體流通性能好，適合含有雜質介質中使用，同時氣動角式調節閥也適合在高壓的場合使用，在高壓、大壓差工作環境中應用廣泛。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。
點擊進入氣動角式調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
ZJSJ系列氣動角式調節閥閥體呈90度夾角，低進高出，閥體流通性能好，適合含有雜質介質中使用，同時氣動角式調節閥也適合在高壓的場合使用，在高壓、大壓差工作環境中應用廣泛。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。
點擊進入氣動角式調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
單座調節閥流量系數CV (Valve Parameters)
| 公稱通徑 | 閥座尺寸 | 額定Cv | 行程 | |
| 等百分比EQ% | 快開Linear | |||
| 20 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 10 | 16 | 16 | |
| 32 | 32 | 17 | 25 | 16 |
| 40 | 40 | 24 | 35 | 25 |
| 50 | 50 | 44 | 55 | 25 |
| 65 | 65 | 68 | 85 | 40 |
| 80 | 80 | 99 | 135 | 40 |
| 100 | 100 | 175 | 210 | 40 |
| 125 | 125 | 275 | 345 | 60 |
| 150 | 150 | 360 | 466 | 60 |
| 200 | 200 | 640 | 735 | 60 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | 100 |
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 可調范圍R | 30：1 | |||

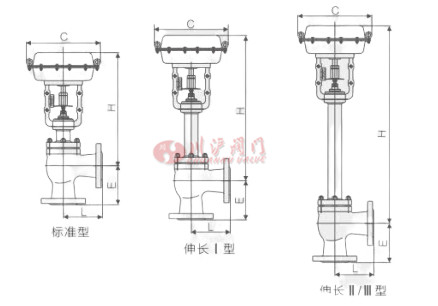

連接尺寸 (Valve Connection Size)
| 公稱通徑DN | 執行機構 | 法蘭間距L | 中心高度H | |||||||
| ANSI 150 PN16/25 RF | ANSI 300 PN40 RF | ANSI 600 PN63 RF | 標準型 | 伸長I型 | 伸長II型 | 波紋管型 | C | E | ||
| 40 | ZHA\B-23 | 111 | 117 | 125 | 480 | 590 | 650 | 650 | 290 | 70 |
| 50 | ZHA\B-23 | 127 | 133 | 143 | 490 | 600 | 660 | 660 | 290 | 80 |
| 65 | ZHA\B-34 | 138 | 146 | 146 | 605 | 735 | 795 | 860 | 365 | 88 |
| 80 | ZHA\B-34 | 149 | 159 | 168 | 615 | 745 | 805 | 870 | 365 | 98 |
| 100 | ZHA\B-34 | 176 | 184 | 197 | 630 | 760 | 820 | 885 | 365 | 113 |
| 150 | ZHA\B-45 | 226 | 236 | 254 | 820 | 980 | 1050 | 1170 | 475 | 170 |
| 200 | ZHA\B-45 | 272 | 284 | 305 | 880 | 1040 | 1110 | 1230 | 475 | 220 |
執行器選配表 (Actuator selection table)
| 公稱通徑 | DN15、DN20、DN25、DN32 | DN40, DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 氣動薄膜執行器 | 型號 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 電動執行機構 (普通型/防爆型） | 型號 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型號 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
氣動薄膜執行器連接尺寸 (Valve Connection Size)
| 型號 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
