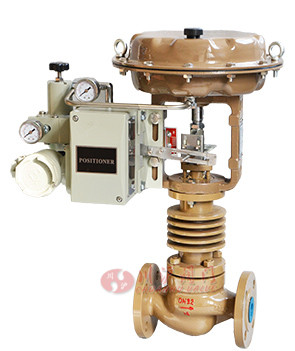

氣動高溫調節閥 / Pneumatic high temperature control valve
產品說明 (Valve Description)：
氣動高溫調節閥是在ZJSP系列氣動單座調節閥和ZJSM系列氣動套筒調節閥基礎上，通過增加散熱片形式，來提高閥門的耐溫效果使得在高溫導熱油、高溫蒸汽、高溫氣體等場合上使用壽命，高溫單座調節閥特別適用于允許泄漏量小閥前后壓差不大的工作場合使用，高溫套筒調節閥適用于壓差較大且泄漏量較大的場合使用。調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
點擊進入氣動高溫調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
氣動高溫調節閥是在ZJSP系列氣動單座調節閥和ZJSM系列氣動套筒調節閥基礎上，通過增加散熱片形式，來提高閥門的耐溫效果使得在高溫導熱油、高溫蒸汽、高溫氣體等場合上使用壽命，高溫單座調節閥特別適用于允許泄漏量小閥前后壓差不大的工作場合使用，高溫套筒調節閥適用于壓差較大且泄漏量較大的場合使用。調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
點擊進入氣動高溫調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
氣動高溫單座調節閥流量系數CV (Valve Parameters)
| 公稱通徑 | 閥座尺寸 | 額定Cv | 行程 | |
| 等百分比EQ% | 快開Linear | |||
| 20 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 10 | 16 | 16 | |
| 32 | 32 | 17 | 25 | 16 |
| 40 | 40 | 24 | 35 | 25 |
| 50 | 50 | 44 | 55 | 25 |
| 65 | 65 | 68 | 85 | 40 |
| 80 | 80 | 99 | 135 | 40 |
| 100 | 100 | 175 | 210 | 40 |
| 125 | 125 | 275 | 345 | 60 |
| 150 | 150 | 360 | 466 | 60 |
| 200 | 200 | 640 | 735 | 60 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | 100 |
氣動高溫套筒調節閥流量系數CV (Valve Parameters)
| 公稱通徑DN | 閥座尺寸dn | 額定Cv行程 | 行程mm | |
| 等百分比EQ% | 線性Linear | |||
| 40 | 25 | 16 | 16 | 25 |
| 32 | 17 | 25 | ||
| 40 | 24 | 35 | ||
| 50 | 50 | 44 | 55 | |
| 65 | 65 | 68 | 85 | 38 |
| 80 | 80 | 99 | 135 | |
| 100 | 100 | 175 | 210 | |
| 125 | 125 | 275 | 345 | 50 |
| 150 | 150 | 360 | 466 | |
| 200 | 200 | 640 | 735 | 75 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | |
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 可調范圍R | 30：1 | |||
連接尺寸 (Valve Connection Size)
| 公稱 通徑 DN |
結構長度L | H | H1 | H2 | A | M | |||||
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
標準型 | 高溫型 | 低溫型 | 波紋管型 | |||||
| 15/20 | 181 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12* 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 650 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*M1.5 |
執行器選配表 (Actuator selection table)
| 公稱通徑 | DN15、DN20、DN25、DN32 | DN40, DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 氣動薄膜執行器 | 型號 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 電動執行機構 (普通型/防爆型） | 型號 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型號 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
氣動薄膜執行器連接尺寸 (Valve Connection Size)
| 型號 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
