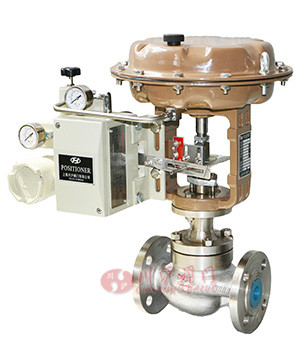

氣動單座調節閥 / Pneumatic single seat control valve
產品說明 (Valve Description)：
氣動單座調節閥是ZJSP系列氣動薄膜直通單座調節閥，調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
點擊進入氣動單座調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
氣動單座調節閥是ZJSP系列氣動薄膜直通單座調節閥，調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
點擊進入氣動單座調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
單座調節閥流量系數CV (Valve Parameters)
| 公稱通徑 | 閥座尺寸 | 額定Cv | 行程 | |
| 等百分比EQ% | 快開Linear | |||
| 20 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 10 | 16 | 16 | |
| 32 | 32 | 17 | 25 | 16 |
| 40 | 40 | 24 | 35 | 25 |
| 50 | 50 | 44 | 55 | 25 |
| 65 | 65 | 68 | 85 | 40 |
| 80 | 80 | 99 | 135 | 40 |
| 100 | 100 | 175 | 210 | 40 |
| 125 | 125 | 275 | 345 | 60 |
| 150 | 150 | 360 | 466 | 60 |
| 200 | 200 | 640 | 735 | 60 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | 100 |
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 可調范圍R | 30：1 | |||
連接尺寸 (Valve Connection Size)
| 公稱 通徑 DN |
結構長度L | H | H1 | H2 | A | M | |||||
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
標準型 | 高溫型 | 低溫型 | 波紋管型 | |||||
| 15/20 | 181 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12* 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 650 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*M1.5 |
執行器選配表 (Actuator selection table)
| 公稱通徑 | DN15、DN20、DN25、DN32 | DN40, DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 氣動薄膜執行器 | 型號 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 電動執行機構 (普通型/防爆型） | 型號 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型號 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
氣動薄膜執行器連接尺寸 (Valve Connection Size)
| 型號 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
