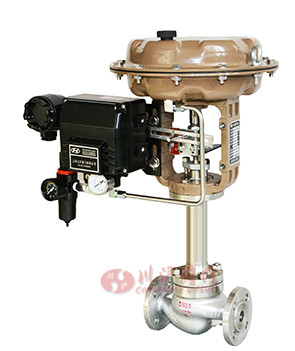

氣動波紋管調節閥 / Pneumatic bellows control valve
產品說明 (Valve Description)：
氣動波紋管調節閥是在ZJSP系列氣動單座調節閥和ZJSM系列氣動套筒調節閥基礎上，增加波紋管對移動的閥桿行程完全的密封，杜絕介質外漏的情況，可用于易燃易爆、有毒性、危險性的場合使用，如氯氣、氫氣、濃硫酸、稀硫酸等介質中使用。波紋管單座調節閥特別適用于允許泄漏量小閥前后壓差不大的工作場合使用，波紋管套筒調節閥適用于壓差較大且泄漏量較大的場合使用。
點擊進入氣動波紋管調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
氣動波紋管調節閥是在ZJSP系列氣動單座調節閥和ZJSM系列氣動套筒調節閥基礎上，增加波紋管對移動的閥桿行程完全的密封，杜絕介質外漏的情況，可用于易燃易爆、有毒性、危險性的場合使用，如氯氣、氫氣、濃硫酸、稀硫酸等介質中使用。波紋管單座調節閥特別適用于允許泄漏量小閥前后壓差不大的工作場合使用，波紋管套筒調節閥適用于壓差較大且泄漏量較大的場合使用。
點擊進入氣動波紋管調節閥說明書 點擊進入氣動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑：DN15-200mm
壓力范圍：國標(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美標(Class150、300、600)、日標(JIS 10K、20K)
閥蓋形式：標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
流量特性：等百分比、線性、快開等
氣動波紋管單座調節閥流量系數CV (Valve Parameters)
| 公稱通徑 | 閥座尺寸 | 額定Cv | 行程 | |
| 等百分比EQ% | 快開Linear | |||
| 20 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 6 | 0.32 | — | 16 |
| 8 | 0.8 | — | 16 | |
| 10 | 1.6 | — | 16 | |
| 15 | 4.0 | — | 16 | |
| 20 | 6.3 | 10 | 16 | |
| 25 | 10 | 16 | 16 | |
| 32 | 32 | 17 | 25 | 16 |
| 40 | 40 | 24 | 35 | 25 |
| 50 | 50 | 44 | 55 | 25 |
| 65 | 65 | 68 | 85 | 40 |
| 80 | 80 | 99 | 135 | 40 |
| 100 | 100 | 175 | 210 | 40 |
| 125 | 125 | 275 | 345 | 60 |
| 150 | 150 | 360 | 466 | 60 |
| 200 | 200 | 640 | 735 | 60 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | 100 |
氣動波紋管套筒調節閥流量系數CV (Valve Parameters)
| 公稱通徑DN | 閥座尺寸dn | 額定Cv行程 | 行程mm | |
| 等百分比EQ% | 線性Linear | |||
| 40 | 25 | 16 | 16 | 25 |
| 32 | 17 | 25 | ||
| 40 | 24 | 35 | ||
| 50 | 50 | 44 | 55 | |
| 65 | 65 | 68 | 85 | 38 |
| 80 | 80 | 99 | 135 | |
| 100 | 100 | 175 | 210 | |
| 125 | 125 | 275 | 345 | 50 |
| 150 | 150 | 360 | 466 | |
| 200 | 200 | 640 | 735 | 75 |
| 250 | 250 | 960 | 1000 | 100 |
| 300 | 300 | 1300 | 1500 | |
零部件材質 (Valve Material)
| 零部件 | 材質 | |||
| 閥體 | WCB | CF8 | CF8M | CF3M |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊片 | PTFE/金屬石墨墊片 | |||
| 閥芯 | 304 | 304 | 316 | 316L |
| 導向套 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | CF8 | CF8M | CF3M |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
性能參數 (Valve Performance Parameters)
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 可調范圍R | 30：1 | |||
連接尺寸 (Valve Connection Size)
| 公稱 通徑 DN |
結構長度L | H | H1 | H2 | A | M | |||||
| PN16/25 (150Lb) | PN40 (300Lb) |
PN63 (600Lb) |
標準型 | 高溫型 | 低溫型 | 波紋管型 | |||||
| 15/20 | 181 | 194 | 206 | 130 | 240 | 300 | 270 | 95 | 35 | 52.5 | M12* 1.25 |
| 25 | 184 | 197 | 210 | 140 | 250 | 310 | 280 | 95 | 35 | 57.5 | |
| 32 | 200 | 210 | 220 | 155 | 265 | 325 | 295 | 95 | 35 | 70 | |
| 40 | 222 | 235 | 251 | 170 | 280 | 340 | 340 | 95 | 35 | 75 | |
| 50 | 254 | 267 | 286 | 180 | 290 | 350 | 350 | 95 | 35 | 82.5 | |
| 65 | 276 | 292 | 311 | 220 | 350 | 410 | 475 | 110 | 45 | 92.5 | M16*1.5 |
| 80 | 298 | 317 | 337 | 230 | 360 | 420 | 485 | 110 | 45 | 100 | |
| 100 | 352 | 368 | 394 | 245 | 375 | 435 | 500 | 110 | 45 | 117.5 | |
| 125 | 410 | 425 | 440 | 295 | 455 | 525 | 645 | 135 | 55 | 140 | M20*1.5 |
| 150 | 451 | 473 | 508 | 325 | 485 | 555 | 675 | 135 | 55 | 160 | |
| 200 | 600 | 600 | 650 | 385 | 545 | 615 | 735 | 135 | 55 | 210 | |
| 250 | 650 | 708 | 752 | 470 | 650 | 725 | 950 | 170 | 60 | 260 | M24*M1.5 |
執行器選配表 (Actuator selection table)
| 公稱通徑 | DN15、DN20、DN25、DN32 | DN40, DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 氣動薄膜執行器 | 型號 | ZHA\B-22 | ZHA\B-23 | ZHA\B-34 | ZHA\B-45 | ZHA\B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 電動執行機構 (普通型/防爆型） | 型號 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型號 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
氣動薄膜執行器連接尺寸 (Valve Connection Size)
| 型號 | ZHA\ZHB-22 | ZHA\ZHB-23 | ZHA\ZHB-34 | ZHA\ZHB-45 | ZHA\ZHB-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
