角式閥適用于要求直角連接的應用場合，可節省一個直角彎管和安裝空間。由于流路比直通閥簡單，因此，適用于高黏度，含懸浮物和顆粒的流體控制。

與直通閥的另一區別是角式閥只能單導向，因此不能通過反裝閥芯實現氣開或氣關作用方式的轉換，只能選用正作用或反作用執行機構來實現作用方式的轉換。

圖1所示為角式閥的結構。角式閥的流體一般從底部流入，從閥側面流出，因此流體中的懸浮物或顆粒不易在閥內沉積，可避免結焦和堵塞，具有自凈能力，便于維護和清洗，但對閥芯沖刷較大。也有從側面流入，從底部流出的套筒閥，雜質不易流入套筒，密封性好。

采用側進底出的流向，可改善對閥芯的沖刷損傷。但在開度較小時，由于是流關流向，容易發生根切現象。根切現象是指小開度時，由于流體流動造成不平衡力方向變化，使閥芯振蕩不穩定的現象。為降低不平衡力和改善閥芯的沖刷，可采用帶平衡孔的套筒式結構。

角式閥的流路阻力小，因此可降低閥兩端壓降，具有一定的節能效果。

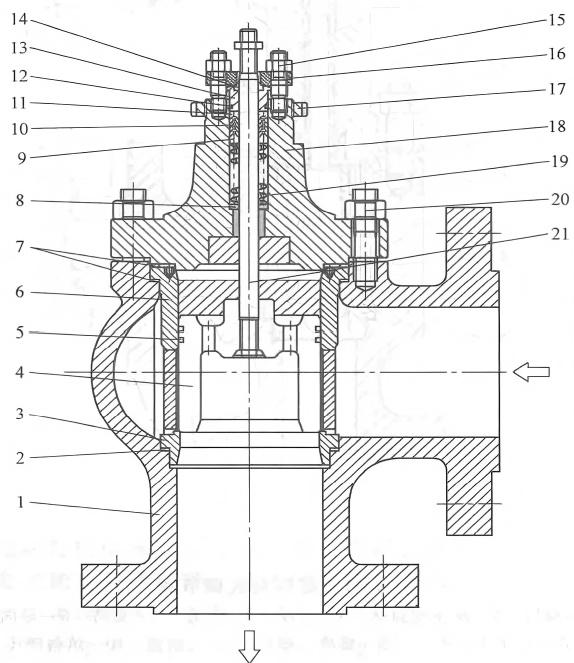

圖1角式調節閥
1—閥體2—閥座密封墊3—閥座4—閥芯5—金屬密封環6—套筒7—上閥蓋密封墊8—填料擋環9—填料下襯墊10—填料11—填料上襯墊12—0形圈13—填料壓蓋
14—防塵密封圈15、20—螺栓、螺母16—填料壓板17—圓螺母18—上閥蓋19—彈簧21—閥桿
