劇毒介質閥門的選用全知道
這里主要討論上述含有劇毒介質的閥門。此類介質的最大特點是:無論是內漏還是外漏,都可能會給生產操作人員帶來較大的傷害,甚至危及人的生命安全。因此,閥門的防泄漏將是閥門選型時重點考慮的問題。
含有劇毒介質的閥門,下列原則應予考慮
(1)閥門類型
①如果必須選用金屬密封閥門,應優先選用關斷可靠性較高的閥門。常用關斷閥的可靠性由高到低的順序是:閘閥、截止閥、球閥、旋塞閥、蝶閥。
②如果溫度條件許可,應優先考慮選用隔膜閥,可有效降低甚至不發生閥門的內漏和外漏。
③可選用波紋管密封或低泄漏填料閥門,以防止介質的外漏。
④在溫度許可的情況下,應優先選用非金屬密封的閥門,以防止閥門的內漏。
⑤應力求避免選用容易積液或積氣且不容易被吹掃的閥門型式,以免殘留介質給閥門檢修人員帶來危險。
⑥同時兼顧經濟性原則。
(2)閥門結構
①除非有其他要求,宜優先選用標準通徑閥門。
②除非有其他要求,宜優先選用焊接連接結構。尤其是當閥門壓力等級大于等于CLASS300(對CLASS系列)或PN25(對PN系列)時,如果沒有其他要求,應選用娜接連接結構。
③當采用螺紋連接時,應附加密封焊。
④除非有其他要求,DN50及以上閥門宜采用模形彈性閥板;截止閥宜采用旋塞形變球形閥瓣,不應采用平板形閥瓣;蝶閥可采用非金屬密封的中線型和高性能雙偏心式,不建議采用對夾式止回閥。
⑤如果不得已選擇了容易積液或積氣且不容易被吹掃的閥門,宜設置放空排液系統,且進行密閉排放。
③當采用非金屬密封閥門時,如果可預見到閥門所在位置為火災危險較高的環境,或介質本身可燃時,應要求閥門具有火災安全結構和防靜電結構,并通過火災安全試驗。
①除選用隔膜閥和波紋管密封閥外,閥門應具有低逸散性結構。
③除非金屬密封閥門外,閥門應為低內漏設計,提高內漏等級為1S05208規定的A級、B級或C級。
(3)閥門材料
①用于闊門承壓部件的材料,應采用優質金屬材料,不能采用鑄鐵等脆性材料。②對于不允許內漏的密封要求,應選用非金屬密封材料。
③當介質條件不允許采用非金屬密封材料時,閥要、閥座和上密封的密封面宜采用堆焊硬質合金的方式進行表面硬化。
①閥桿表面應進行合適的表面硬化,以減少因磨損而帶來的泄漏量增加。
⑤應評估并確定閥門內件材料以及閾蓋墊片、闖桿填料對介質條件的適應性,尤其是非金屬材料在介質影有下的化學穩定性。
(4)檢查試驗
①對于閥門承壓部件,宜追加無損檢驗項目。
②當提出了更高的內漏和外漏控制要求時,應要求閥門生產商進行相應的產品試驗,并按要求的泄漏等級進行驗收。
①對于非金屬密封閥門,當要求火災安全時,宜進行產品的火災安全抽檢試驗。
(5)其他方面
通常,劇毒介質對金屬材料的腐蝕性比較弱,因此,閥門的可察性主要體現在密封性能方面,包括內漏的控制和外漏的控制。承壓金屬部件的可靠性也主要體現在控制穿透性缺陷。所以,100%的表面缺陷探傷比苛刻部位的局部?jī)?nèi)部探傷或抽檢內部探傷更重要,除非介質工況同時伴隨高溫、高壓條件。
在劇毒介質上的應用,上海川滬閥門有著豐富的經驗,可以提供波紋管密封閘閥、波紋管截止閥、波紋管調節閥等產品,并且還可以提供襯氟閥門供應在劇毒和腐蝕性場合使用。

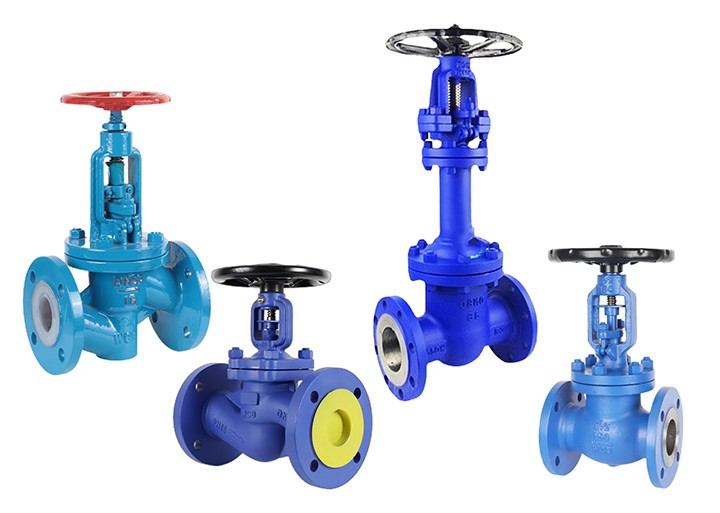

波紋管閥門
