新品-對夾式軟靠背蝶閥是上海川滬閥門在緊跟市場應用下，開發出的新的產品，相比市面上的普通硬靠背蝶閥來，具有更加優秀的密封性能、需要更小的扭矩，并且拆卸方便，使用場景更加廣泛的特點。

產品特點

●保證閥門雙向完全密封
●閥體和閥板精勣加工，扭矩小，使用壽命長
●閥桿上的三個軸承防止閥桿彎曲，而且保證最佳使用
●提供法蘭安裝孔，確保安裝時閥門位置正確
●可提供單法蘭裝配
●可安裝在任意位置
●閥體免維護
●可拆卸，材料可循環使用
●法蘭孔多標準設計

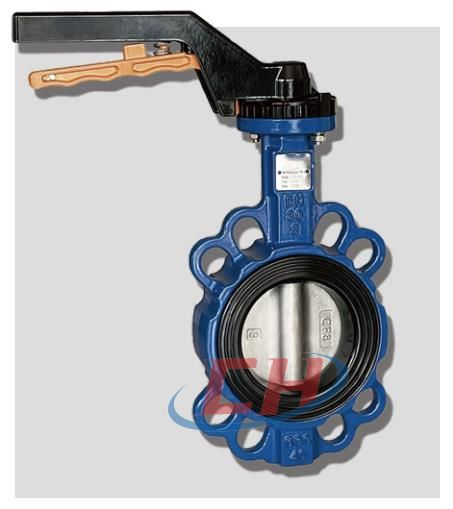

新品-對夾式軟靠背蝶閥:手柄式

應用介質及行業

●化工和石油化工
●水處理和污水處理技術
●氣體處理技術
●造船
●能源工程
●食品工業
●市政工程
●無硅表面噴漆處理
●新能源鋰電行業

新品-對夾式軟靠背蝶閥：應用介質及行業

公稱通徑	DN25~DN1200
面對面尺寸	GB/T12221-2008 ISO 5752 Series 20 API 609 Table 1 EN558 Series 20（DIN 3203 T3 K1）
連接法蘭	GB/T9113-2010 GB/T17241.6-2008 HGT20592-2009 ANSI B 16.5，CLASS 150 DIN2501PN6/10/16 AWWA C 207 AS 2129 Table D and E BS 10 Table D and E JIS B 2211-5K JIS B 2212-10K
頂法蘭	EN ISO 5211 NFE29-402
工作溫度	-20~+160°C（受閥座材質影響）
工作壓力	最大p16Bar
壓差	最大△p16Bar
真空應用	0.2Bar絕壓（受介質溫度影響）

閥板與閥桿的無銷連接特點

高強度的閥桿貫穿閥板，并用六方設計的卡位來驅動閥板，此為中閥科技閥門獨有的設計特點。這樣的設計使用閥桿能避免與管線內的流體接觸。常規老式的有銷釘連接通常會導致閥板泄漏，腐蝕和易晃動，閥板銷釘由于磨損和腐蝕，通常需要復雜的工具來拆卸。然而中閥科技的閥門拆卸只需先取出卡簧再把閥桿從閥板拔出即可。由于沒有凸出物影響流量，無銷蝶閥的CV值比其他同類產品都要高，為此湍流較小，壓力恢復好。

閥板設計特點

閥板采用一片式設計，邊緣經球面加工和手工拋光，具有操作扭矩力低、閥座使用壽命長和密封性能好等優點。應用在衛生領域時，這樣的設計完全防止收藏灰塵顆粒和細菌。閥板表面可以噴涂：PTFE、ETCFE、尼龍、碳化鎢、陶瓷，或包覆乙丙、丁青、氟橡膠、聚四氟乙烯等各種橡膠或防腐材料表層，防止金屬表面侵蝕和腐蝕。閥板通心軸設計承壓效果更好。閥板內置六方槽，與閥桿嚴密配合。

兼容性

閥門安裝頂部法蘭滿足ISO5211標準?？芍苯影惭b手動操作機構和電動執行機構。所有閥門加長式閥頸，滿足至少50mm的管線保溫要求。
由于標準化的設計理念所有中閥執行機構包括手柄、齒輪減速器，氣動和電動執行機構都能直接安裝在中閥的襯膠閥座閥門，無需支架。現場安裝簡易，減小了誤差和高度。

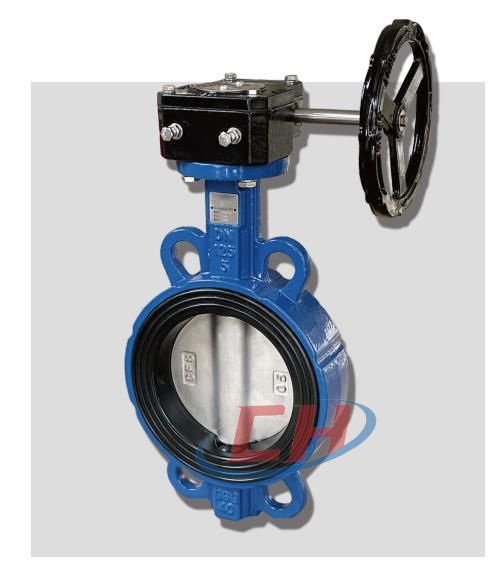

新品-對夾式軟靠背蝶閥:蝸輪式
