截止閥的功能

（1）截?cái)嘟刂归y是截?cái)嚅y門中的一種，用來截?cái)嗷蚪油ü苈分械慕橘|(zhì)，不宜用來調節介質的壓力或流量。

如果長期處于節流狀態，密封面會被介質沖蝕，不能保證其密封性。

2）節流理論上截止閥適合于節流使用，此時閥瓣的最小開啟高度應為20%的開度；否則由流動誘發的振動可能會導致閥門的損壞。

當截止閥用于節流工況時，需要更換其閥瓣，用于節流的截止閥。

截止閥分類截止閥的種類很多，并且有多種分類方法

截止閥按照密封材料可分為軟密封截止閥和金屬硬密封截止閥兩大類：按照閥瓣的結構形式可分為閥瓣平衡式截止閥和閥瓣非平衡式截止閥兩大類：按照流道形式可分為直流通道、Z形流道、角式流道、直流流道和三通流道等。

軟密封截止閥

在截止閥中，為防止軟質密封件受熱損壞，在軟質密封件前安裝了一種散熱裝置，它是由一塊帶有較大散熱表面的金屬片組成的。如果用于氧氣的工況，這種設計還不足以防止軟質密封件的起火燃燒，為防止該種閥門失效，就必須擴大閥座以外的進口通道，使進口通道的一端形成一個口袋，以便使高溫氣體集聚在離開密封件以外的地方。在設計軟質密封面時，要著重考慮防止軟質密封元件被介質壓力擠出或造成位移。

軟密封材料包括橡膠包覆閥瓣、PTFE（或其他塑料）閥座或金屬閥瓣鑲嵌非金屬材料以及很流行的軟硬雙重密封閥瓣結構。這種軟密封結構的閥門常用于蒸汽和氣體介質，尤其是在低壓銅截止閥上使用。

軟密封閥門所需的關閉力極小，軟密封閥瓣易于更換，只要閥座密封面沒有損傷，更換閥瓣的軟密封件，閥門的性能就能很快恢復如初。

（1）閥瓣包覆橡膠軟密封截止閥

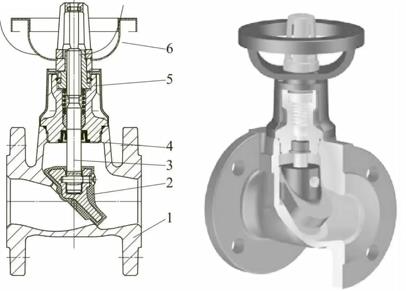

圖1：閥瓣包覆橡膠軟密封截止閥結構圖及效果圖

1—閥體：2-閥瓣：3一閥桿：4一密封填料：5-閥蓋：6—手輪

圖1為閥瓣包覆橡膠軟密封截止閥結構圖及效果圖，盡管閥體采用了T形結構，但是在閥體內腔進口通道側鑄造出來與水平方向呈45°的閥座，這就使得閥門的流道呈直線形，達到和直流式閥體一樣的效果，介質的流通能力好：而且由于采用橡膠軟密封，閥門的密封性能好。

該閥門殼體采用鑄鐵材料，閥瓣包覆三元乙丙橡膠。

該閥門具有如下特點

①免維護：
②低流阻，良好的流通性：
③節流功能
④暗桿設計（內螺紋提升）
閥桿螺紋在閥體外部
自對中閥桿軸承
DEDD波紋管密封
③雙重密封保障
保溫罩同時具有防結露功能：
閥體可完全保溫，可以節約能源。
該閥門主要用于-10～120℃的熱水系統、供熱系統及空調系統中。

（2）非金屬鑲嵌式軟密封截止閥

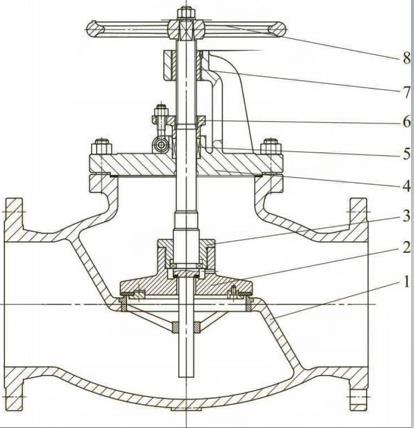

為非金屬鑲嵌式軟密封截止閥結構圖，閥瓣上鑲嵌聚四氟乙烯等聚合物，主要用于液化石油氣站的燃?xì)夤苈废到y(tǒng)。

圖2:非金屬鑲嵌式軟密封截止閥

1一閥體；2一閥瓣：3一閥瓣蓋，4一閥蓋；5一填料；6一填料壓板；7一閥桿螺母；8一手輪

壓力波動嚴重的地方，建議采用一個管線緩沖器。
