（1）明桿楔式單閘板閘閥

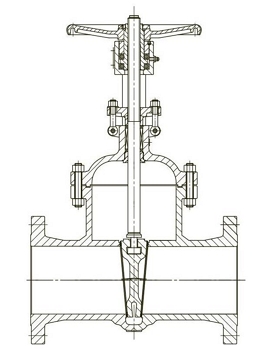

明桿楔式單閘板閘閥（圖1）的閘板為楔形單閘板,閥桿的一端帶有梯形傳動螺紋,閥桿與閘板通過T形槽掛連在一起。在閥蓋的上部固定有閥桿螺母,閥桿螺母外部裝有手輪。逆時針方向旋轉手輪時,閥桿帶動閘板上升,閥門開啟;順時針方向旋轉手輪時,閥桿下降,終楔緊閘板,閥門關閉。

圖1：明桿楔式單閘板閘閥

（2）暗桿楔式單閘板閘閥

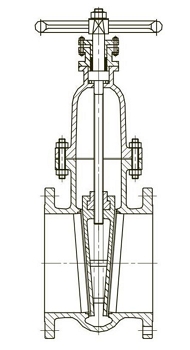

圖2所示為暗桿楔式單閘板閘閥。楔形閘板中間有一通孔,通過非密封面兩側的導向槽與閥體上的導向筋相配合組成導向裝置。閘板上部的凹槽內裝有帶梯形螺紋的閥桿螺母,與閥桿下端的梯形螺紋組成傳動副,通過裝在閥桿頂端的手輪操作,順時針方向旋轉手輪,閥桿轉動,楔形閘板下降并楔緊,閥門關閉;逆時針方向旋轉手輪,閘板上升,閥門開啟。

暗桿楔式閘閥的閥桿在閥門開啟或關閉時,只做回轉運動,而不升降,所以閥桿的高度尺寸不大,也有利于閥桿填料的密封。為了確定閘板的啟閉位置,可采用專門的指示器。

楔式單閘板閥門在結構上比較簡單,內部沒有易磨損的零件,但是這種閥門的楔形密封面的加工和檢修比較復雜。一般使用于溫度在200~250℃以下的介質中,溫度較高時,由于閥門本體和閘板受到不均勻的熱膨脹的影響,楔式閘板有卡住的危險。如果楔式閘板的密封面經過高度精密的加工和仔細的研合調整,也可適用于較高的工作溫度。楔式閘閥可以安裝在任意象限中,也就是說,閥桿的位置可以垂直向上或向下,或與管道成某一角度。

圖2：暗桿楔式單閘板閘閥

（3）明桿楔式雙閘板閘閥

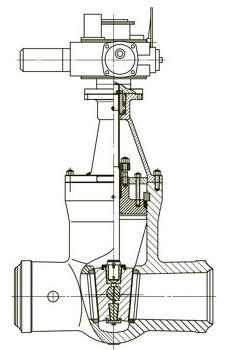

圖3所示為明桿楔式雙閘板閘閥,閥體內裝有兩個圓盤閘板,依靠中間部位的半球芯組合在一起,兩密封面之間的角度可以根據兩閥座間的夾角浮動楔合,從而消除兩密封面間因加工誤差、閥體變形等引起的不利因素,更好地實現密封。雙閘板閘閥只允許安裝在水平的管路上,并保證閥桿垂直向上安裝,但許多管路中的雙閘板閘閥閥桿卻是水平安裝的,致使半球芯不是落向閥門底部而是落向閥體,不僅使半球芯不能正常發揮作用,還會導致閥門關閉不嚴和啟閉困難。

圖3：明桿楔式雙閘板閘閥

（4）暗桿楔式雙閘板閘閥

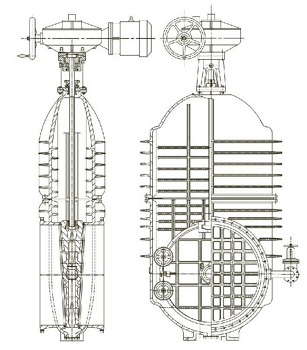

圖4所示為暗桿楔式雙閘板閘閥。與單閘板閘閥比較,楔形雙閘板閘閥的優點是閘板與閥座楔形密封面的配合更好,更嚴密,加工更方便。另外,當閥門在受到高溫高壓影響,閥體變形時,雙閘板兩密封面能在閥桿楔緊力的作用下,隨閥體一起變動,從而保證了密封的嚴密性,閘板卡死的概率也相對要低得多。

圖4：暗桿楔式雙閘板閘閥

（5）吹掃閘閥

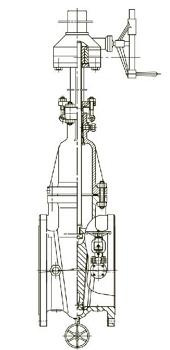

圖5所示為明桿楔式單閘板高溫吹掃閘閥。該閥是在普通楔式單閘板閘閥基礎上,在閥體、閥蓋上增加了吹掃裝置,通過吹掃裝置注入高壓水或蒸汽,對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷,實現在線清除管路、閥門內的雜質,具有方便、省時等優點,有效地提高系統的使用壽命。適用于水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀等介質的管路上,作為啟閉裝置用,尤其適用于石化行業輸油和催化裂化裝置,起到啟閉、清洗沖刷管道的作用。

圖5：吹掃閘閥
