電動執行機構是用電源作為動力源的執行機構。電動執行機構按結構可分為蛆合式結構和機電一體化結構。按控制方式可分為電氣控制型和智能控制型。按信號類型可分為數字型和模擬型。按行程方式分為直行程、角行程和多回轉等。按極性可分為正作用和反作用執行機構。按速度可分為恒速和變速執行機構。

圖1 DKJ型電動角行程執行機構產品圖

上海川滬閥門產的DKJ型電動角行程執行機構是以兩相伺服電動機為動力的位置伺服 機構。它的輸出角位移小于360°,常用于驅動蝶閥、球閥、偏心旋轉閥等角行程調節機構。圖2是其原理框圖

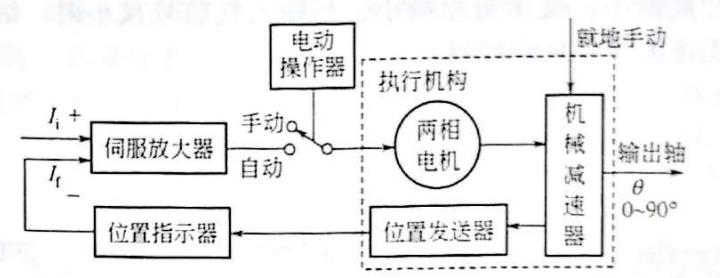

圖2 DKJ型電動角行程執行機構原理框圖

伺服放大器接收輸入電流信號Ii，它與來自執行機構位置發送器的反饋電流信號入比較，將其偏差信號轉換和放大后駆動兩相伺服電機轉動，經減速器減速后帶動輸出軸轉動， 改變輸出轉角。該轉角的改變，經位置發送器按比例轉換為位置反饋信號，用于與輸入信號比較。

當輸入信號電流與反饋信號電流的偏差在規定的伺服放大器不靈敏區范圍內時，兩相伺服電機停轉，輸出軸穩定在與輸入信號對應的位置。

不考慮伺服放大器不靈敏區，穩態時.比例式執行機御輸出軸轉角0與輸入信號Ii之間 關系如下。
0 = KIi
式中 K——是電動執行機構的靜態傳遞系數.對DDZ-III型儀表.其值為90°/16mA。

積分式執行機構輸：.H轉角是轉速對時間的積分?常用F遠距離遙控。

伺服放大器。伺服放大器由前置磁放大器、觸冷器、可控硅主回路和電源等組成。為適應復雜的多參數調行的應用，伺服放大器一般設置三個輸入信號4-20mA信號通道和一個位置反饋信號通道。

圖3 伺服放大器的原理框圖

圖3是伺服放大器的原理框圖，三個輸入電流信號Ii1-li3和一個電流反饋信號Ii在伺服放大器內比較，其偏差△I經放大為電壓信號U22-21，該輸出電壓同時送兩個觸發器，轉換為觸發脈沖信號，控制兩個可控硅主回路，將交流電源施加到兩相問服電機繞組，驅動電機轉動。
