球閥因?yàn)槠涓吡魍ㄌ攸c(diǎn)，在當前工業設備中得到了廣泛的應用。球閥是一類旋轉閥，它將角位移傳遞給球狀閥芯，使其旋轉。球閥閥芯是一個帶孔的球，當閥芯旋轉時，節流面積變化。根據孔的形狀，分為O形球閥和V形球閥兩類。上海川滬閥門根據閥體結構特點和氣動執行器、電動執行器連接后，組成氣動快速切斷球閥、電動調節球閥、氣動V型調節球閥、氣動三通球閥等閥門。以下為各種球閥詳細介紹。

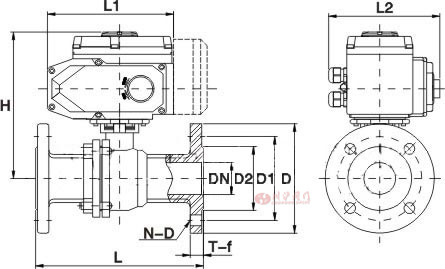

①O形球閥
O形球閥的孔是一個貫通全球的直孔，當閥芯旋轉時，節流孔的面積變化。根據直徑大小分為全通徑和縮徑兩類。全通徑球閥用于大型管道系統，由于閥門口徑與管道相同，因此，對管道的清理很有用，例如，直接用特殊的旋塞或清管器進行清理、內部檢查和非破壞性試驗管道等，其主要缺點是控制特性差。縮徑球閥的球內流道的直徑一般為管道公稱直徑的0.78倍，全通徑球閥的球內流道的直徑一般為管道公稱直徑。不同設計標準的流道直徑不同。理論上，球體的半徑一般是公稱直徑一半的／2倍，需要增強球體強度時，應適當增大球體直徑。因此，實際球體半徑取公稱直徑一半的0.8~0.9倍。球閥具有流通能力大，流動阻力小，既可用于作為流體的節流調節（連續控制），也可用于作為流體的切斷控制（開關控制）等特點。通常，球閥的可調比大，約為同通徑控制閥的幾倍。球閥具有旋轉閥的切斷功能，因此，適用于含纖維、漿料和黏度大的流體控制。球閥可以閥座導向，也可以用閥頂部和底部軸承支撐。閥座的泄漏量很低，可達0.0001%C.球閥球體的支撐可采用浮動方式和用兩個平軸承或滾珠軸承固定。浮動球閥價格便宜，但壓降變化大，需高的驅動力矩，且容易磨損而降低密封性。因此，高壓流體宜選用軸承分離方式。其特點如下。

a.流量特性近似為快開特性。因此，O形球閥常被用于作為含纖維、漿料或黏性流體的切斷控制閥，其工作溫度不大于200℃,工作壓力不大于0.1MPa.常用口徑在25~400mm.

b.閥體對稱，流體流向可任意，閥芯旋轉角從0°~90°,可單向旋轉，也可雙向旋轉。

c.流阻小，全通徑球閥全開時，等同于同直徑的管道。此外，其流量系數也大。

d.結構簡單，維護方便，可采用軟密封，因密封可靠，泄漏量很小，軟密封O形球閥（聚四氟乙烯閥座）可達氣泡級密封。

e.可調比高。通常，與活塞式執行機構或全電子式執行機構配合使用，可調比可達（100:1)~(500:1).

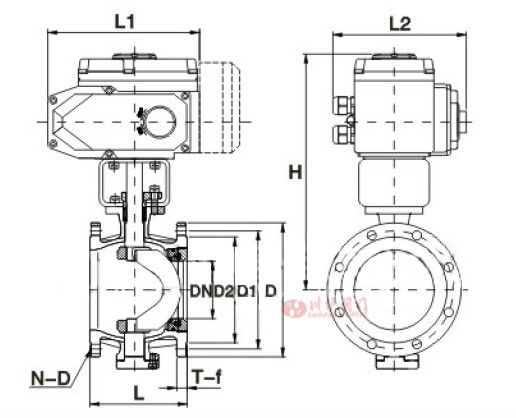

②V形球閥
為改善球閥的流量特性，可采用特性化方法設計球閥內部的節流孔或在閥出口增加額外
部件。V形球閥是特性化球閥的一類。圖2-72是V形微切口－V形球閥芯球閥的閥芯外形。V形球閥是在球形閥芯上有V形切口的球閥，切口的形狀與控制閥的流量特性有關，其結構圖見圖2-73.其特點如下。

a.V形球閥的切口可使控制閥流量特性近似為等閥軸百分比流量特性。
圖2-72 V形球閥的閥芯外形

b.隨閥軸旋轉，V形切口旋入閥體，球體與閥體中密封圈緊密接觸，因此，可達到良好密封。

c.流阻小，具有剪切功能，常被用于作為含纖維、漿料或黏性流體的節流控制閥。

d.流通能力大，流通能力可達同通徑其他控制閥的兩倍。

e.可調比大，可達（200:1)~(300:1).

f.適用于工作溫度在－40~450℃,工作壓力不大于6.4MPa的場合。

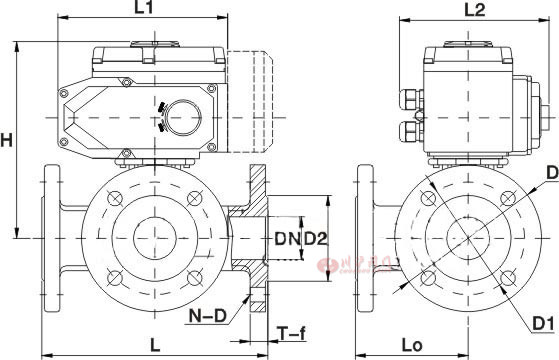

③多通球閥
球閥也可用于分流和合流。三通、四通和五通的球閥也可像直行程閥一樣應用于生產過程。三通球閥有T型和L型兩類。T型三通球閥用于三條正交管道相互連通和切斷。L型三通球閥用于相互正交的兩條管道的相互連通和切斷，不能同時保持第三條管道的相互連通，因此，只用于分配。其特點如下。

a.常采用一體化結構，四面閥座密封，因此，法蘭連接少，可靠性高，質量輕。

b.使用壽命長，流量系數大，流阻小，安裝空間小，降低投資成本。

c.T型三通球閥主要用于分流、合流和換向；L型三通球閥主要用于換向。
