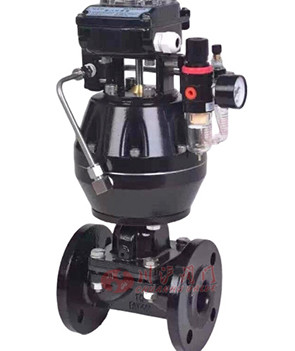

G41J氣動調節隔膜閥 / Pneumatic regulating diaphragm valve
產品說明 (Valve Description)：
氣動調節隔膜閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
隔膜閥工作原理：
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉者管道流體通向路徑。當隔膜閥需要清洗任務或需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從而使閥門行程導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗液完全排泄，不會形成滯留現象。
點擊進入氣動調節隔膜閥說明書
選型指導 (Valve Selection Guide)：
氣動調節隔膜閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
隔膜閥工作原理：
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉者管道流體通向路徑。當隔膜閥需要清洗任務或需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從而使閥門行程導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗液完全排泄，不會形成滯留現象。
點擊進入氣動調節隔膜閥說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB、304不銹鋼系列
公稱通徑：DN15-125mm
襯套材料：EPDM(乙丙橡膠)、PTFE(聚四氟乙烯)

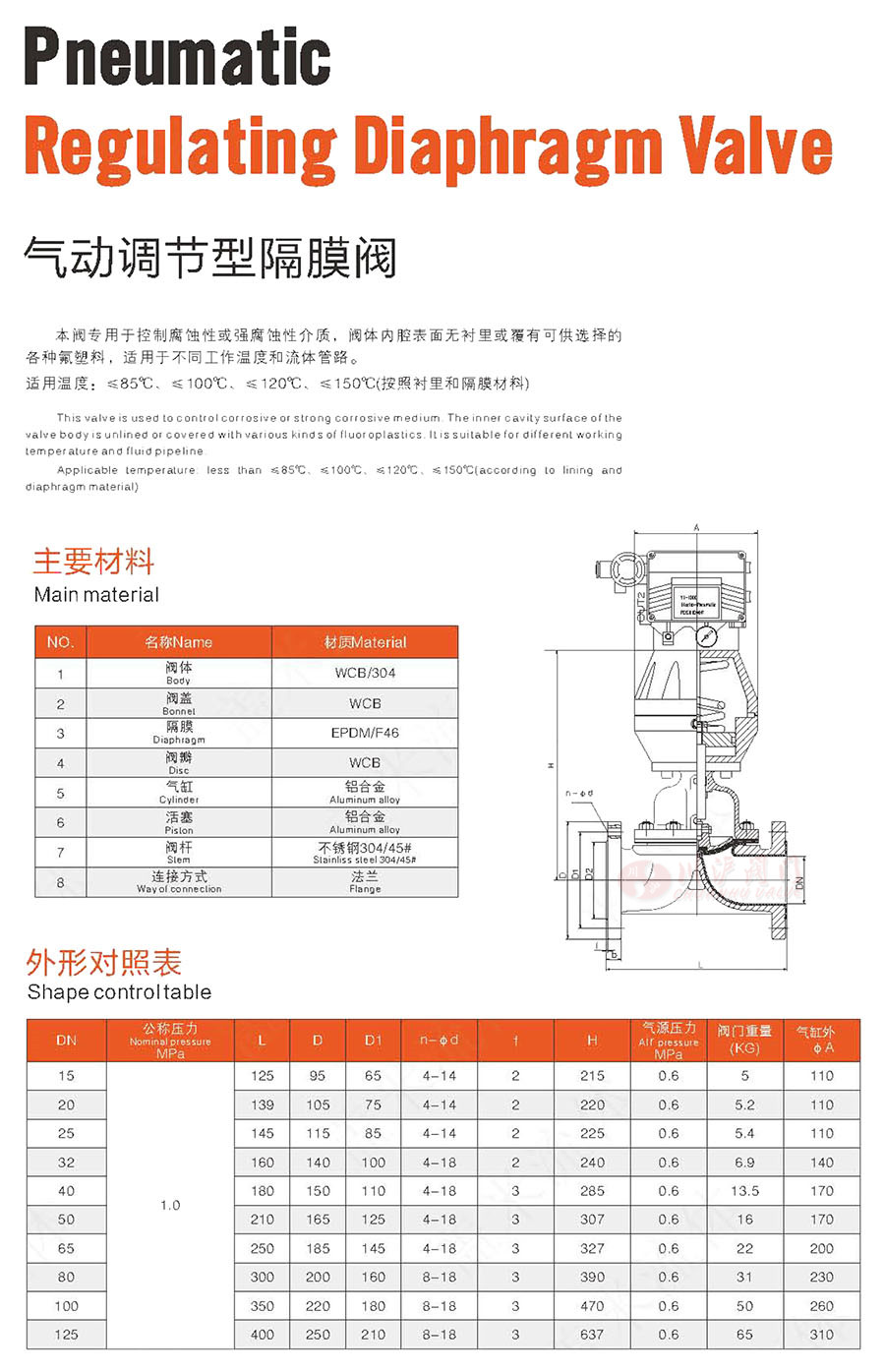

閥門參數 (Valve Parameters)
