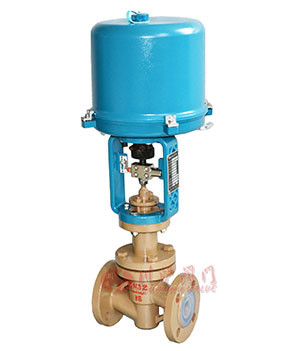

電動襯氟調節閥 / Electric lining fluorine control valve
產品說明 (Valve Description)：
電動襯氟調節閥由電動執行機構和襯氟調節閥體組成，襯氟調節閥為直行程內襯控制閥（填料密封），采用在與流體接觸的閥體內壁和閥內件均采用高溫模壓襯氟塑料工藝，金屬閥體內腔采用齒式加工處理，使內襯材料完全與金屬接合，增強內襯材料的使用壽命與性能。完全能達到切斷腐蝕性介質與閥體的接觸，有效阻隔了腐蝕介質對閥體中所有金屬材料的腐蝕，具有密封性能好，動作靈敏，流量特性精確，廣泛用于酸、堿、鹽等強腐蝕介質和易發揮、易滲透等氣體、液體類介質。
其中波紋管直行程內襯控制閥（波紋管加填料雙重密封），在具有襯氟調節閥閥桿密封結構性能上，增加用RTFE波紋管密封與V型PTFE填料兩種組合密封，完全消除了介質從閥桿處向外的泄漏。能達到多重密封保護，拒絕介質外漏，對要求苛刻的介質（氯氣等劇毒和強腐蝕）有更好的密封保證作用。
點擊進入電動襯氟調節閥說明書 點擊進入電動執行器說明書
選型指導 (Valve Selection Guide)：
電動襯氟調節閥由電動執行機構和襯氟調節閥體組成，襯氟調節閥為直行程內襯控制閥（填料密封），采用在與流體接觸的閥體內壁和閥內件均采用高溫模壓襯氟塑料工藝，金屬閥體內腔采用齒式加工處理，使內襯材料完全與金屬接合，增強內襯材料的使用壽命與性能。完全能達到切斷腐蝕性介質與閥體的接觸，有效阻隔了腐蝕介質對閥體中所有金屬材料的腐蝕，具有密封性能好，動作靈敏，流量特性精確，廣泛用于酸、堿、鹽等強腐蝕介質和易發揮、易滲透等氣體、液體類介質。
其中波紋管直行程內襯控制閥（波紋管加填料雙重密封），在具有襯氟調節閥閥桿密封結構性能上，增加用RTFE波紋管密封與V型PTFE填料兩種組合密封，完全消除了介質從閥桿處向外的泄漏。能達到多重密封保護，拒絕介質外漏，對要求苛刻的介質（氯氣等劇毒和強腐蝕）有更好的密封保證作用。
點擊進入電動襯氟調節閥說明書 點擊進入電動執行器說明書
選型指導 (Valve Selection Guide)：
閥體材質：WCB襯F46、304襯F46、316襯F46
公稱通徑：DN15-300mm
壓力范圍：國標(PN1.6Mpa)
閥蓋形式：標準型(-30~150℃)、波紋管型(-30~150℃)
流量特性：等百分比、線性、快開等
執行機構：普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
基本參數 (Valve Parameters)
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 額定行程 | 16 | 25 | 40 | 60 | |||||
| 閥芯形式 | 單座柱塞式襯氟閥芯 | ||||||||
| 流量特性 | 快開特性 | ||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | ||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||
零部件材質 (Valve Material)
| 閥體、閥蓋 | ZG230-450襯F46 |
| 閥座、閥芯 | 304襯F46 |
| 閥桿 | 304襯F46 |
| 導向套 | 304襯F46 |
| 波紋管 | 不銹鋼+F46 |
性能參數 (Valve Performance Parameters)
| 項目 | 指標值 | ||
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

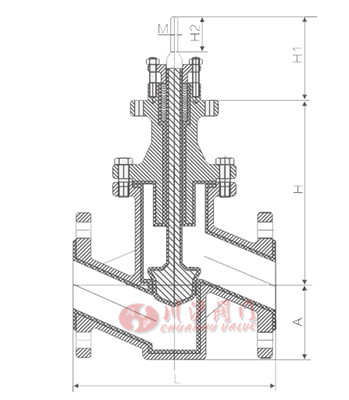

連接尺寸 (Valve Connection Size)
| 公稱通徑 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 158 | 170 | 180 | 185 | 210 | 210 | 270 | 300 | 307 | 365 | 380 | 440 | 530 | 585 | 685 |
| H1 | 95 | 95 | 95 | 95 | 95 | 95 | 110 | 110 | 110 | 135 | 135 | 135 | 170 | 170 | 170 |
| H2 | 35 | 35 | 35 | 35 | 35 | 35 | 45 | 45 | 45 | 55 | 55 | 55 | 60 | 60 | 60 |
| A | 48 | 55 | 58 | 70 | 75 | 85 | 108 | 126 | 140 | 170 | 202 | 268 | 315 | 415 | 485 |
| M | M12x 1.25 | M16x 1.5 | M20x 1.5 | M24x 1.5 | |||||||||||
執行器選配表 (Actuator selection table)
| 公稱通徑 | DN15、DN20、DN25、DN32 | DN40、DN50 | DN65、DN80、DN100 | DN125、DN150、DN200 | DN250、DN300 | |
| 氣動薄膜執行機構 | 型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 推力(N) | 2500 | 2500 | 3900 | 6800 | 10000 | |
| 電動執行機構 (普通型/防爆型〉 | 型號 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-314 |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
| 型號 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | |
| 推力(N) | 2000 | 3000 | 5000 | 6500 | 9900 | |
